合金貼片電阻

合金貼片電阻又叫采樣電阻，是一種高品質的電阻器。具有超級產品安全性，溫度的穩定性（溫度系數）以及導熱性能都要比普通的陶瓷電阻更勝一籌的電阻，作為電流載體，它采用了合金材料，可以在0.5mΩ~100mΩ超低阻值范圍內實現穩定較低的溫漂和較高的精度。

風華高科為電子電路設計工程師提供一種經濟型低阻值電阻，高質量性能，金屬片電流檢測貼片電阻器，風華高科電子 MG貼片合金電阻系列，適合應用在包括汽車領域在內的要求高功率處理（高達 3W）及低電阻值 0.5mΩ，低溫漂至50ppm環境中。
作為的被動元器件生產制造企業，風華高科的 MG 片式系列提供全方位，性能優秀的電流感應燈檢測、鏡子、車窗、方向盤、和座位控制。
作為*一個實例，MG 系列顯示其對其他技術增強的功率處理能力。熱導率是很重要指標對貼片式電阻器 - 因為熱并不是直接消散到空氣中，反而是通過進入了焊盤。
熱量從特制的 MG 低值貼片電阻產生但更容易散熱，因此，可以防止局部熱集中，這有助于溫度系數和熱電動勢錯誤，過早衰老和可能的 PC 板過熱。
額定環境溫度為 -55°C 至 +170°C.
風華高科 MG 系列符合 RoHS 和無鉛標準。提供每卷 2Kpc 標準的卷盤包裝，方便使用于自動裝配工藝。
需新的詳細規格信息，請聯系我們與您的特定需求。

合金貼片電阻又叫采樣電阻，是一種高品質的電阻器。具有超級產品安全性，溫度的穩定性（溫度系數）以及導熱性能都要比普通的陶瓷電阻更勝一籌的電阻，作為電流載體，它采用了合金材料，材料上的選用使得它各方面的性能遠高于其他電阻，特別是在電源以及其他相關產品的應用中，瞬間的沖擊電流，短路電流或脈沖電流產生時，合金當做優選作為電流介質來檢測電流。

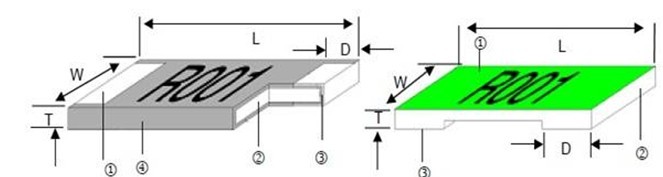

合金貼片電阻

①電鍍錫（Sn）
①外封裝
②合金板
③阻擋層（Ni）
③錫電鍍
構造：為符合高功率電氣特性，采用高純度、高導熱、低溫漂及耐高溫的特殊合金，一體成型無切割的結構，以符合客戶的需求，高導熱材質可大幅降低電路板上的散熱面積，可達到幾乎無電感值。

特點
阻值范圍：0.5mR-100mR誤差：5% 1% 0.5% 0.1% 功率：0.5W-5W 低溫度系數(可低至15ppm/℃以下)
不同體積所對應的功率：
LR0805 1/2W；LR1206 1W； LR2010 1W；LR2512 1W；LR2512 1.5W；LR2512 2W； LR2512 3W； LR2725 4W； LR2728 3W； LR2728 4W

合金貼片電阻的體積有7種，包括：0805合金電阻 1206合金電阻 2010合金電阻 2512合金電阻 2725合金電阻 2728合金電阻 4527合金電阻
