薄膜貼片電阻型號識別

薄膜貼片電阻規格與型號命名方法

T G 05 D 1002 D T

1、產品代號，風華高科用T代表薄膜貼片電阻。
2、額定功率系列代號（單位是W）：G表示1/2W，其他英文代號有：C：1/16W；D：1/10W；；E：1/8W；F：1/4W；
3、封裝尺寸（型號）代號：05表示封裝尺寸為0805.其他封裝代號有：02/0402；03/0603；06/1206；10/2010；12/2512；需要說明的是1210封裝沒有簡寫形式，用完整的4個數字1210代表。
4、薄膜貼片電阻溫度系數代號：
D：±5ppm/℃；
E：±10ppm/℃；
F：±15ppm/℃；
G：±25ppm/℃；
H：±50ppm/℃；

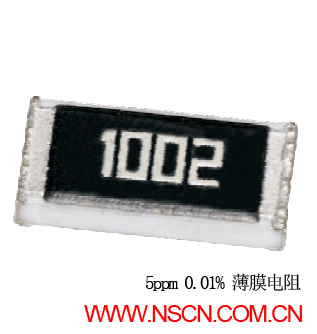

5、1002是電阻值代號：風華的薄膜貼片電阻和厚膜貼片電阻等一樣采用三位數（E-24）或者四位數(E-96)表示法。
6、D是電阻值誤差精度代號。風華高科生產的薄膜貼片電阻較高精度可以達到±0.01%即萬分之一。足以滿足各高精尖領域?qū)﹄娮枳柚稻鹊某咭蟆?br /> 風華薄膜電阻精度用英文數字作為代號,其中：
T表示±0.01%即萬分之一；
A：±0.05%即萬分之五；
B：±0.10%即千分之一；
C：±0.25%即千分之2.5；
D：±0.50%即千分之五；
F：±1.00%即百分之一；

7、T是電阻包裝方式代號，表示該薄膜電阻采用常用編帶包裝，因為編帶包裝為常用的包裝方式，也常常在型號表示中省略，其他包裝方式是塑料盒以及塑料袋包裝，并不常見。
