金屬膜電阻

金屬膜電阻器是將金屬薄膜噴涂到陶瓷基板上，然后切成螺旋體的電阻器。貼片金屬膜精密電阻器(英文全稱Metal Film Precision Resistor)，即 金屬膜電阻由于其形狀為無引線的圓柱形，國內也稱為晶圓電阻。 金屬螺旋的長度，厚度和寬度決定了精確的電阻值。 金屬膜電阻器提供的電阻值比其他類型的膜電阻器（碳膜電阻器）更精確。與碳膜電阻器一樣，金屬膜電阻器受溫度變化和老化的影響很小。它們?cè)趦?nèi)部也幾乎不會產生噪音。 在總體性能方面，金屬膜電阻器是*佳類型，其次是碳膜電阻器，后是碳復合電阻器。

南京南山“NSCN”品牌貼片金屬膜電阻具有良好的整體穩定性和批次一致性，可以提供千分之一高精度以及10PPM/°C的超低溫漂和1W的額定功率，阻值范圍0.1Ω-10MΩ，廣泛應用在通信、醫療設備、測量/試驗設備等廣泛領域，尤其適用于高精度要求領域。金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或?yàn)R射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。

規格書下載地址

金屬膜電阻規格書((PDF/中英文)

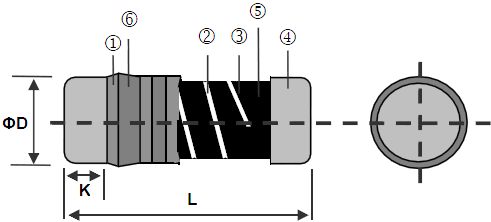

金屬膜電阻結構

1、絕緣涂層( Insulation Coating )；2、調阻線( Trimming Line )；3、陶瓷棒( Ceramic Rod )；4、端電極( Electrode Cap)；5、電阻層(Resistor Layer)；6、打標標記（Marking）

晶圓電阻與貼片碳膜電阻混在一起如何區分篩選

貼片碳膜電阻是目前電子、電器、資訊產品使用量*大，價格較便宜，品質穩定性信賴度高。其工藝原理是從高溫真空中分離出有機化合物之碳，緊密附著于瓷棒表面之碳膜體，而加以適當之接頭后切割調適而成，并在其表面涂上環氧樹脂密封以保護。貼片金屬膜電阻提供廣泛的阻值范圍，有著精密阻值，公差范圍小的特性，亦可應用于金屬膜保險絲電阻器。是用鎳鉻或類似的合金真空電鍍技術，著膜于白瓷棒表面，經過切割調試阻值，以達到終要求的精密阻值。（微型電阻過去的國標是按顏色區別，金屬膜電阻用紅色，碳膜電阻用綠色。）但由于工藝的提高和假金膜的出現，這兩種方法并不是很好，很多時候區分不開這兩種電阻。
對于混雜在一起的兩種類型如何區分呢？可以采用以下兩種方法：
a、由于晶圓電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電鉻鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。
b、用刀片刮開保護漆，露出的膜的顏色為黑色為碳膜電阻；膜的顏色為亮白的則為金屬膜電阻。
c、從外觀上看，貼片金屬膜精密電阻由于精度較高采用四個色環來標示阻值。且阻體顏色為藍色。貼片碳膜電阻采用三色環標示，阻體顏色為土黃色。

金屬膜電阻阻值表示方法

由于目前只提供百分之一~千分之一精度的貼片金屬膜精密電阻，其標稱阻值采用四位數或四位數表示法，R表示小數點的位置，以Ω為單位例如：
0100: 10Ω
1000: 100Ω
2201: 2200Ω
1001: 1KΩ
1004: 1MΩ
R050: 0.05Ω
R100: 0.1Ω

需要特別說的是對零歐姆的表示法為R0R0，而不是R000
