萬用表精密電阻器的檢測方法與經驗

下文主要針對貼片電阻應用企業在沒有專業測試儀器的情況下，使用電筆進行簡單測量的方式。同時南京南山半導體建有片式無源器件例行檢查實驗室，可以為您提供專業測量和檢測。如果您有這方面需求可以直接咨詢咨詢客服。

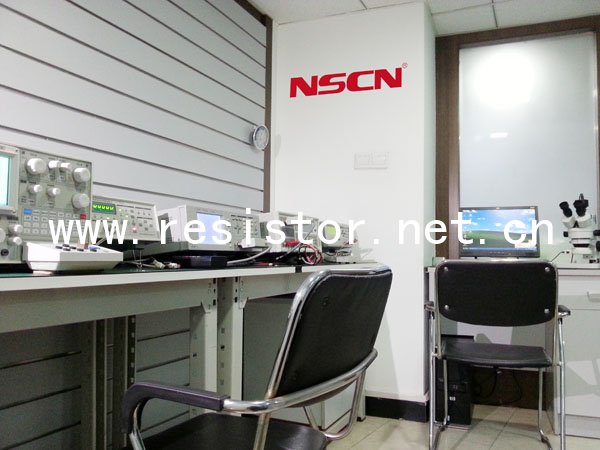

圖片介紹：貼片電阻例行檢測實驗室

a將兩表筆(不分正負)分別與電阻的兩端引腳相接即可測出實際電阻值。為了提高測量精度，應根據被測電阻標稱值的大小來選擇量程。由于歐姆擋刻度的非線性關系，它的中間一段分度較為精細，因此應使指針指示值盡可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范圍內，以使測量更準確。根據電阻誤差等級不同。讀數與標稱阻值之間分別允許有±5％、±10％或±20％的誤差。如不相符，超出誤差范圍，則說明該電阻值變值了。b注意：測試時，特別是在測幾十kω以上阻值的電阻時，手不要觸及表筆和電阻的導電部分；被檢測的電阻從電路中焊下來，至少要焊開一個頭，以免電路中的其他元件對測試產生影響，造成測量誤差；色環電阻的阻值雖然能以色環標志來確定，但在使用時優秀還是用萬用表測試一下其實際阻值。
