色環電阻的識別

色環電阻是電阻的一種封裝形式，也是一種比較常見的電子元件。它與普通電阻的不同之處在于在其表面有色環，用不同顏色的色環組合來表示出電阻的阻值及它的精度。這樣可以使使用者可以很快捷的讀出電阻的阻值信息及精度信息。色環電阻的阻值范圍較大，從Ω至KΩ乃至MΩ都有。色環電阻的阻值精度一般為5%及10%的精度。但是也有0.5%的高精度電阻，這樣的高精度電阻一般是用于軍事用途。但隨著電子技術的進步，電路的集成化越來越高，要在有限的電路板中集成更多的元件，這就要求電子元件的尺寸要越來越小。所以色環電阻在現在也較小使用了。
雖然色環電阻的使用變少了，但是仍有一些設備在使用。本文將說明色環電阻的阻值是如何表示的。我們以較常見的四環電阻與五環電阻為例進行說明。

四環電阻
顧名思義，四環電阻是由四個色環組成。每種顏色代表著不同的數值。色環電阻的*一環與第二環是表示阻值的數字。第三環表示倍數，第四環則表示誤差精度。
那么該如何找到四環電阻的*一環？由于色環電阻表示阻值精度常用的色環顏色為金、銀、棕三色，金色與銀色是不表示數值的。所以只要看到色環電阻的兩端上，其中一端有金色環或銀色環，就可以認定該環為電阻的第四環，即表示誤差精度的。確定了色環的后接下來就很簡單了，按照色環顏色表示的數值按照給定的方法將其讀出就可以了。請看下圖色環電阻的表示方法。

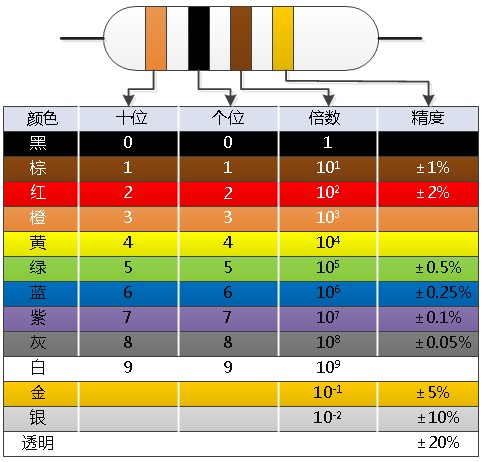

圖 四環電阻阻值對照表

上圖對照表中的色環電阻，其四個色環分別是橙色，黑色，棕色，金色。依次讀出其中的數據。*一個色環表示十位，即讀數為3.第二個色環表示個位，即讀數為0。第三個色環表示前兩個數字要乘以的倍數，這里為棕色，所以應乘以10¹，即100。阻值讀數已經讀出即30*100=300Ω。第四個色環表示精度，這里是金色表示±5%。

五環電阻
五環電阻的讀法與四環電阻基本相同。五環電阻比四環電阻多出一個色環，即比四環電阻的阻值表示多出一位。對于五環電阻來說，還有一個比較簡便的能判斷色環順序的方法。五環電阻的第四環與第五環的間距比*一環與第二環的間距要大。

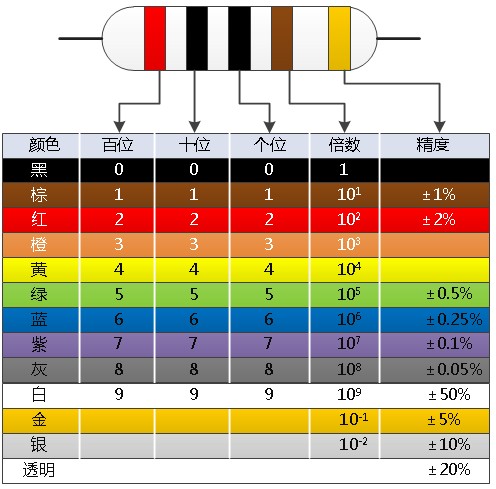

圖 五環電阻阻值對照表

上表中為五環電阻阻值對照表。圖中的色環電阻顏色依次為，紅，黑，黑，棕，金。對應的阻值即為200*10=2000Ω。精度為±5%
