貼片電阻器型號識別

貼片電阻器又叫作片式固定電阻器(Chip Fixed Resistor)，是一種適用于表面貼裝式的電子元件。它的生產工藝適于大批量生產，故成本較低。它具有尺寸小，耐濕、耐熱性好，機械強度高可靠性高等特點?，F(xiàn)在的電子設備向微型化發展，貼片電阻以其小尺寸，低成本，高穩定性而被廣大設備制造商青睞。
貼片電阻的主要類型
按生產工藝分，可分為薄膜電阻、厚膜電阻、金屬合金電阻。
薄膜電阻主要使用的是真空鍍膜技術，將金屬材料鍍在陶瓷基板上。薄膜電阻的特點是可以做到高阻值，低溫度系數，高精度。
厚膜電阻主要是使用絲網印刷技術，將金屬漿料印刷在陶瓷基板上，再經過高溫?zé)Y(jié)而成。這也是常見的貼片電阻產品。
按產品性能分，可分為高精密電阻，耐高壓電阻，低溫漂電阻等。

貼片電阻的結構

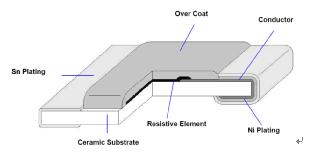

Sn Plating-錫層   作用：方便電阻焊接
Ni Plating-鎳層   作用：鎳比較致密，且較硬。作為保護端電極之用
Conductor-連接層 作用：連接面電極與背電極
Over Coat-包封層 作用：保護電阻層
Resistive Element-阻抗元素 作用：形成阻值
Ceramic Substrate-陶瓷基體 作用：載體

貼片電阻主要參數(以厚膜貼片電阻為例)
貼片電阻的尺寸
0201、0402、0603、0805、1206、1210、1812、2010、2512(英寸)
貼片電阻功率
1/20W、1/16W、1/10W、1/8W、1/3W、3/4W、1W
貼片電阻精度
±0.5%、±1%、±2%、±5%、±10%
貼片電阻的溫度系數
50ppm/℃~400 ppm/℃
電阻的阻值
E系列標準阻值是由幾何級數構成的數列，它以610、1210、2410、4810、9610、19210為公比的幾何級數。所以分別稱為E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。
E6系列適用于精度±20%的電阻
E12系列適用于精度±10%的電阻
E24系列適用于精度±5%的電阻
E48系列適用于精度±2%的電阻
E96系列適用于精度±1%的電阻
E192系列適用于精度±0.5%的電阻

E6 20% M
1.0	1.5	2.2	3.3	4.7	6.8
E12 10% K
1.0	1.2	1.5	1.8	2.2	2.7	3.3	3.9	4.7	5.6	6.8	8.2
E24 5% J
1.0	1.1	1.2	1.3	1.5	1.6	1.8	2.0	2.2	2.4	2.7	3.0	3.3	3.6	3.9	4.3	4.7	5.1	5.6	6.2	6.8	7.5	8.2	9.1
E48 2% G
1.00	1.05	1.10	1.15	1.21	1.27	1.33	1.40	1.47	1.54	1.62	1.69	1.78	1.87	1.96	2.05	2.15	2.26	2.37	2.49	2.61	2.74	2.87	3.01
3.16	3.32	3.48	3.65	3.83	4.02	4.22	4.42	4.64	4.87	5.11	5.36	5.62	5.90	6.19	6.49	6.81	7.15	7.50	7.87	8.25	8.66	9.09	9.53
E96 1% F
1.00	1.02	1.05	1.07	1.10	1.13	1.15	1.18	1.21	1.24	1.27	1.30	1.33	1.37	1.40	1.43	1.47	1.50	1.54	1.58	1.62	1.65	1.69	1.74
1.78	1.82	1.87	1.91	1.96	2.00	2.05	2.10	2.15	2.21	2.26	2.32	2.37	2.43	2.49	2.55	2.61	2.67	2.74	2.80	2.87	2.94	3.01	3.09
3.16	3.24	3.32	3.40	3.48	3.57	3.65	3.74	3.83	3.92	4.02	4.12	4.22	4.32	4.42	4.53	4.64	4.75	4.87	4.99	5.11	5.23	5.36	5.49
5.62	5.76	5.90	6.04	6.19	6.34	6.49	6.65	6.81	6.98	7.15	7.32	7.50	7.68	7.87	8.06	8.25	8.45	8.66	8.87	9.09	9.31	9.53	9.76
E192 0.5% D
1.00	1.01	1.02	1.04	1.05	1.06	1.07	1.09	1.10	1.11	1.13	1.14	1.15	1.17	1.18	1.20	1.21	1.23	1.24	1.26	1.27	1.29	1.30	1.32
1.33	1.35	1.37	1.38	1.40	1.42	1.43	1.45	1.47	1.49	4.50	1.52	1.54	1.56	1.58	1.60	1.62	1.64	1.65	1.67	1.69	1.72	1.74	1.76
1.78	1.80	1.82	1.84	1.87	1.89	1.91	1.93	1.96	1.98	2.00	2.03	2.05	2.08	2.10	2.13	2.15	2.18	2.21	2.23	2.26	2.29	2.32	2.34
2.37	2.40	2.43	2.46	2.49	2.52	2.55	2.58	2.61	2.64	2.67	2.71	2.74	2.77	2.80	2.84	2.87	2.91	2.94	2.98	3.01	3.05	3.09	3.12
3.16	3.20	3.24	3.28	3.32	3.36	3.40	3.44	3.48	3.52	3.57	3.61	3.65	3.70	3.74	3.79	3.83	3.88	3.92	3.97	4.02	4.07	4.12	4.17
4.22	4.27	4.32	4.37	4.42	4.48	4.53	4.59	4.64	4.70	4.75	4.81	4.87	4.93	4.99	5.15	5.11	5.17	5.23	5.30	5.36	5.43	5.49	5.56
5.62	5.69	5.76	5.83	5.90	5.97	6.04	6.12	6.19	6.26	6.34	6.42	6.49	6.57	6.67	6.73	6.81	6.90	6.95	7.06	7.15	7.23	7.32	7.41
7.50	7.59	7.69	7.77	7.87	7.96	8.06	8.16	8.25	8.35	8.45	8.56	8.66	8.76	8.87	8.98	9.09	9.20	9.31	9.42	9.53	9.65	9.76	9.88



主要貼片電阻廠商的貼片電阻命名方法

威世(VISHAY)

CHP	0805	K	1001	FB	T	151
型號	尺寸	溫度系數	阻值	端子材料	包裝方式	選項


旺詮

RTT	03	101	J	TP
型號	尺寸	阻值	精度	包裝方式


三星

RC	2012	J	100	CS
型號	尺寸	精度	阻值	包裝方式


厚生

TC06	25	B	1001	T	5	E
型號	溫度系數	精度	阻值	包裝方式	包裝數量	含鉛等級


國巨

RC0201	X	R	-	XX	XXXX	L
型號	精度	包裝方式	溫度系數	卷盤信息	阻值	缺省代碼


風華

R	S	03	K	1003	F	T
型號	功率代碼	尺寸	溫度系數	阻值	精度	包裝方式


大毅

RM	01	J	TN	102
型號	尺寸	精度	包裝方式	阻值


ROHM

MCR	006	YRT	J	100
型號	尺寸	類型代碼	精度	阻值


注：詳細信息請看各廠家規格書。
